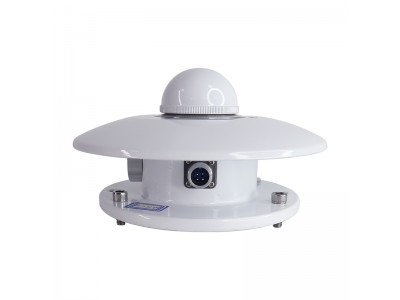

点击图片查看原图
1 工作原理
紫外表XF-CZB20型采用光电探测器，接受紫外光波的电信号，通过一个波长范围为280-315nm的滤光器，其输出电压为0-50mV。特殊造型的散射器可使该表获得非常好的余弦响应，并阻止滤光器的太阳直射，减少飘逸和热调制。
在表体的上方安装一个Φ37mm的石英玻璃罩，满足光谱透过，减少外界环境对探测器的影响，并起到保护作用。
该表具有良好的密封性和耐候性，允许连续室外工作，输出电压正比于紫外辐射强度。
2技术参数
1.光谱范围：280-315nm
2.余弦响应：≤4% (太阳高度角30°时)
3.工作温度：-50℃~+50℃
4.测量范围：0~70Wm-2
5.响应时间：≤1S（99%）
3安装维护
紫外表XF-CZB20型安装场地应选择在感应元件平面以上没有任何障碍物。保证日出、日落无高度角超过5°的障碍物，并应避免出现阴影落在感应面上的现象。如果放在箱体内，要注意周边反射光，也不应靠近热源。
安装时应将水准器内的小气泡调到中间位置，然后再固定。
紫外表XF-CZB20型与记录仪的连接电缆应为双芯屏蔽导线，紫外表插头连接方式为：1 为信号+，2 为信号-。并具有防水性能。电缆应牢固地固定在支架上或埋入地下进行保护。
如果用数字电压表测量，测得的电压值除以紫外表的灵敏度系数，即为辐射量
辐射量==W/m2
连续工作的紫外表每天至少检查一次，检查内容主要是看玻璃罩是否清洁，如出现冰、雪、霜、露等应设法轻轻除去这些沉积物。此外应定期水平状态。
4 仪器的成套性
1. 紫外表XF-CZB20型一台
2. 输出导线-根
3. 使用说明书一份
4. 检定证书一份
5. 合格证一份
5 存储
在相对湿度80%以下。且不得有腐蚀性、挥发性的室内储存。
6 维修
自发货之日起，一年内凡用户遵守运输、储存和使用规则而质量低于产品标准规定，负责免费修理及更换。如用户人为损坏，则适当收取成本费，对售出的仪器终身负责维修。
