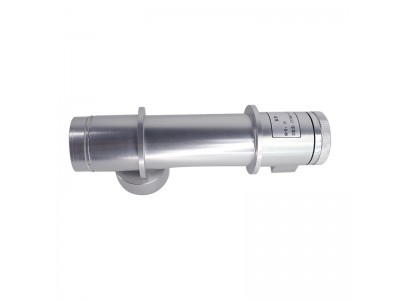

直表光筒XF-CT10型是用来测量垂直于太阳表面的辐射和太阳周围很窄的环日天空散射辐射。它具有自动跟踪太阳并监测太阳直接辐射量的功能，其供电方式为直流12V电压。
该表构造主要由光筒和自动跟踪装置组成，光筒内部由七个光栏和内筒、石英玻璃、热电堆、干燥剂筒组成。七个光栏是用来减少内部反射，构成仪器的开敞角并且限制仪器内部空气的湍流。在光栏的外面是内筒，用以把光栏内部和外筒的干燥空气封闭，以减少环境温度对热电堆的影响。在筒上装置JGS3石英玻璃片，它可透过0.3一3μm波长的太阳直接辐
射。光筒的尾端装有干燥剂，以防止水汽凝结物生成。
感应部分是光筒的核心部件，它是由快速响应的绕线电镀式多结点热电堆组成。感应面对着太阳一面涂有美国3M无光黑漆，上面是热电堆的热结点，当有阳光照射时，温度升高，它与另一面的冷结点形成温差电动势。该电动势与太阳辐射强度成正比。
自动跟踪装置是由底板、纬度架、电机、导电环、蜗轮箱（用于太阳倾角调整)和电机控制器等组成。驱动部分由单片机控制直流步进电机，电源为直流12V。该电机精度高，24小时转角误差0.25°以内。当纬度调到当地地理纬度，底板上的黑线与正南北线重合，倾角与当时太阳倾角相同时，即可实现准确的自动跟踪。
技术参数
灵敏度 5-15μvw-1m2
响应时间 <25s (99%)
内阻 约100Ω
跟踪精度 小于24h±1°
开敞角 4°
年稳定度 ±1%（一年内灵敏度变化）
工作环境温度 ±45℃
电源电压 DC12V
重量 5kg
产品尺寸
安装与维护
直表的安置地方要保证在所有季节和时间内（从日出至日落）太阳直射光不受任何影响。如有障碍物在日出日落方向，其高度角不超过5°，同时要尽量避开烟、雾等大气污染严重的地方，通常可与其它辐射表一起安在观测场内。如果条件不具备，也可安在房顶的平台上。
直表要安装在专用台架上，台架面可用铁板或水泥构成。台柱面的尺寸至少应有300x400mm,台架要安装得很牢固，即使受到严重的冲击和振动（如大风等）也不应改变仪器的水平状态。
直表的跟踪精度与仪器的安装是否正确关系极为密切。直表安装必须调好纬度角、对正南北向、调水平、对太阳倾角和时间。
1、对纬度
松开纬度盘上的旋钮9和11，转动刻度盘10，使其对准当地地理纬度（准确至0.25°），然后再拧固紧。
2、对南北
直表底座上的方位线对准南北方向是非常重要的，其目的是使得地轴与直表回转中心在同一平面上，为此必须准确的测定南北线，其方法有：
(1) 经纬仪法：真太阳时正午，用经纬仪（通过深色玻璃）观测太阳，然后降低物镜到水平面一点，这一点与观测点相连即南北向，即可由此在平台面上画出南北线。
(2) 铅垂线法：这是最常用的方法，在真太阳时的正午，用铅垂线观测其投影（即当地子午线），画出南北线，把南北线确定后即可使直表底座上的方位线与其重合或平行尽可能达到士0.25°以内。方位对准后，可初步把底座固定住。
3、调水平：
用底板上的三个水平调整螺丝调水平泡至水平器中央。
4、对太阳倾角和时间：
在纬度、南北、水平调好后。将仪器固定在平台上调正13和5，（调5时一定用电机控制器上面的手动开关控制)使光简上的光点正好落在小孔的中央，此时仪器倾角与时间指针即指示出当时的大阳倾角和时间（真太阳时)。为了提高跟踪精度，最好在中午时调整倾角和时间，以减少跟踪误差。因为在一天中太阳倾角是由小到大变化的，中午可选择在中间位
置。
直表安装好后，应试跟踪几天检查是否正确，如果跟踪误差大于0.5°,应反复调整，直至达到要求为止。太阳倾角的指示是由刻度和游标卡尺来完成的，刻度尺每格为2°30，游标为2°15'，所以其精度为15'，读法与游标卡尺相同。
5、使用：
(1)在直表控制器的输出插座的下方有一个扳动开关，接通电源后，将开关向右方向扳动，这相当于开机状态，时间刻度5向左旋转。
(2)将开关扳到左边，时间刻度5向反向旋转。
(3)如果扳到中间位置，即按时钟速度转动。
(4)为了确保跟踪精度，对时间按地方时，并按顺时针方向，假如当前时间为8时，则将时间刻度对到7时，然后从7时往8时靠近，直至8时将开关扳到中间位置即可。
6、注意：
(1)快速对时不能超过一圈，否则容易损坏电机控制器。
(2)对时间，不能用手拧动时间刻度5，否则损坏电机。
3 维护
1、应检查进光筒石英玻璃窗口是否清洁，如有灰尘、水汽凝结物，应及时用吸耳球或用软布、光学镜片纸擦净，切忌划伤。
2、每天工作至少要检查一次跟踪情况并及时调整仰角和时间（对光点）。
3、为保特光腾中空气干燥，应定期六个月左右)更换一次干燥剂，更换时旋开光筒尾部的干燥剂简即可。
4、本机系精密仪器，小心轻放，减少振动，以免损坏石英晶体和镜片。切记不要强行转动时间刻度5，以免损坏电机。
4 仪器的成套性
1、直接辐射表一台
2、信号输出线一根
3、使用说明书一份
4、检定证书一份
5、产品合格证书一份
5 贮存
在相对湿度80%以下，且不得有腐蚀性、挥发物的室内。
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
